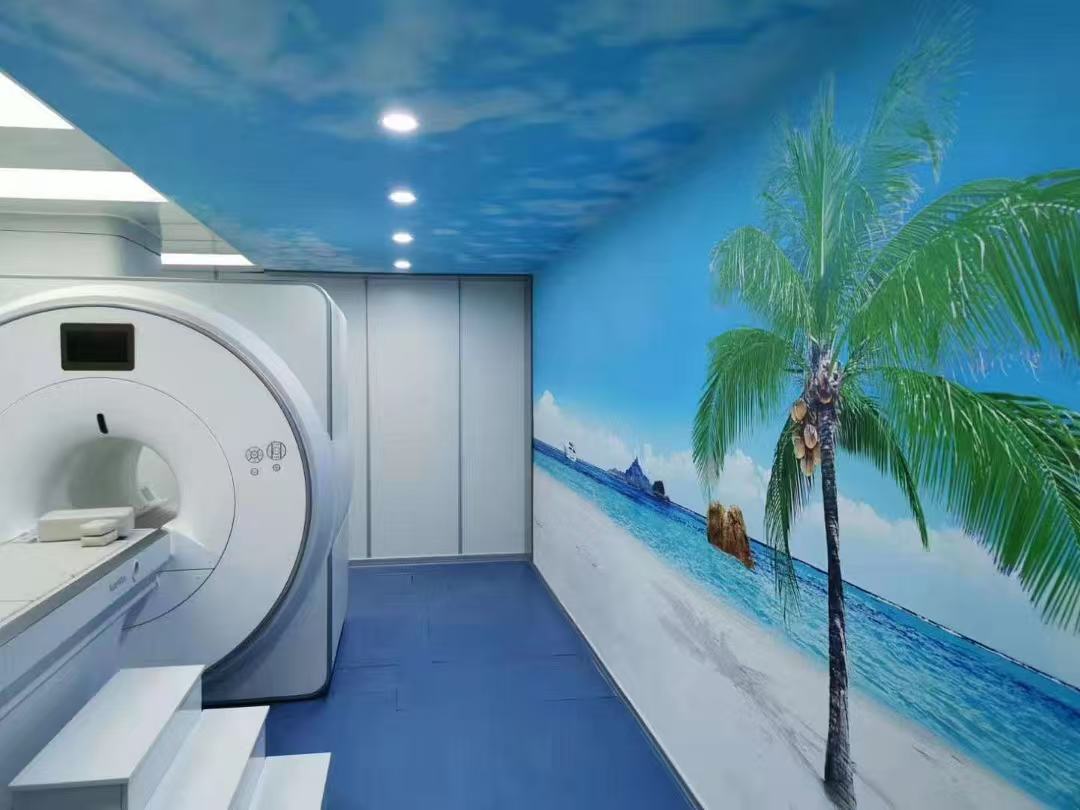

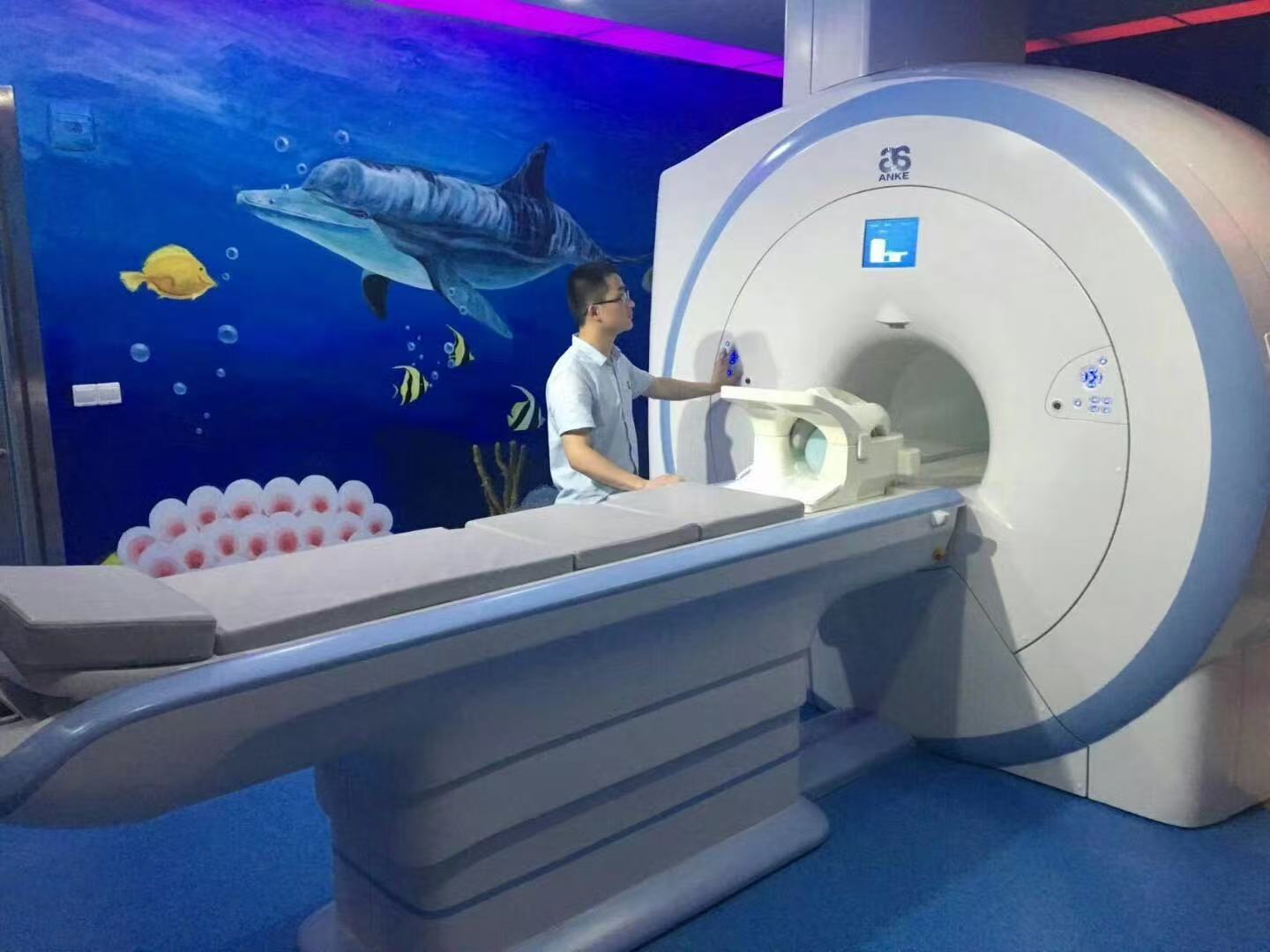

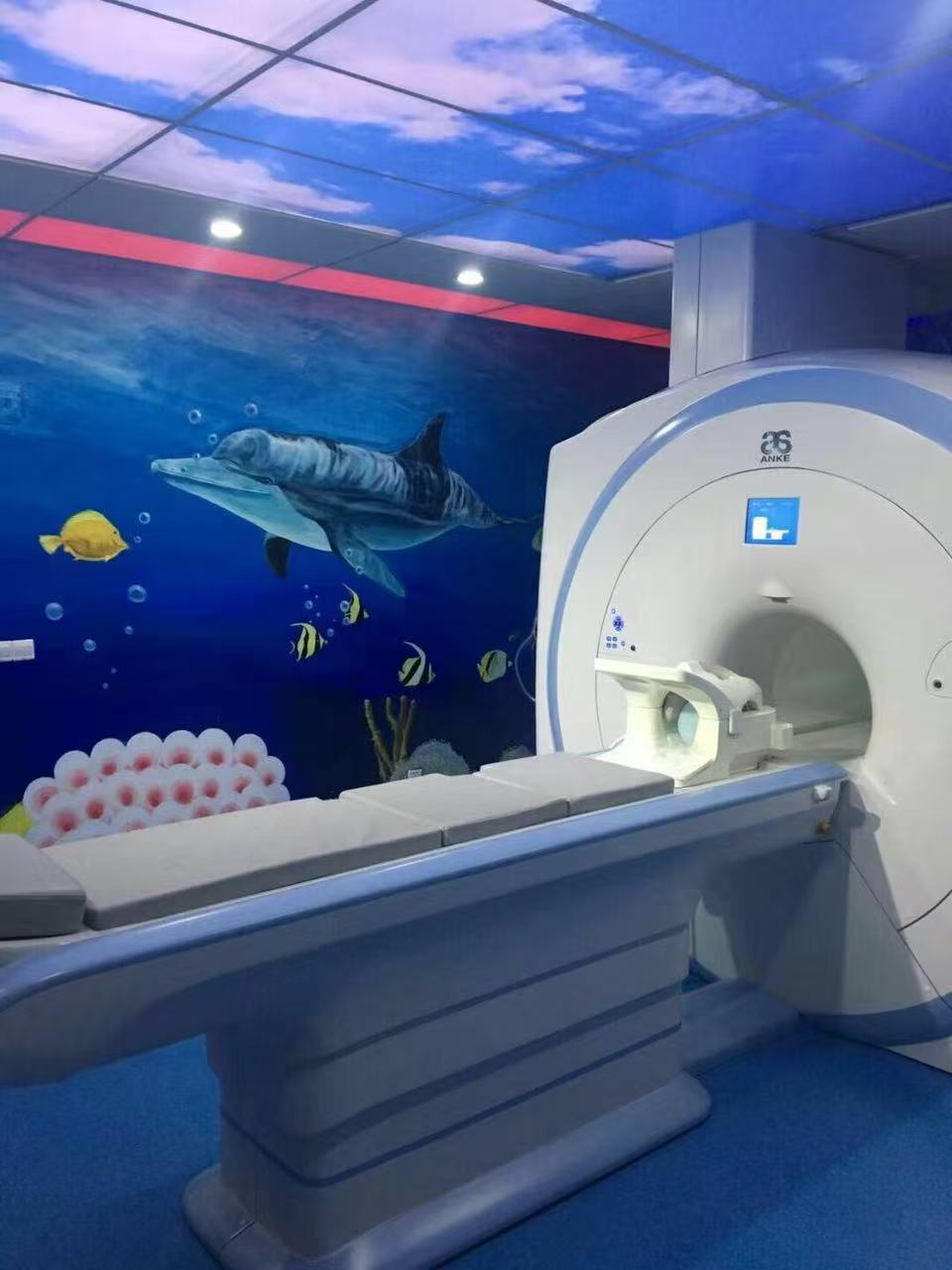

核磁共振屏蔽室

应用范围 RANGE OF APPLICATION

用于核磁共振扫描仪受到干扰的场所。

It is used in the place where the nuclear magnetic resonance scanner is disturbed.

性能指标 PERFORMANCE INDEX

10MHz~100MHz≥100dB 测试方式按GB12190-90

10MHZ~100MHZ≥100DB THE TEST METHOD ISIN ACCORDANCE WITH GB 12190-90

结构特征 STRUCTURE CHARACTERISTICS

· 壳体：屏蔽层为0.5MM厚的紫铜板，采用铜焊或锡焊连接构成六面体并与地面绝缘处理，采用铝合金龙骨架支撑，龙骨架与墙体间用绝缘板隔开。

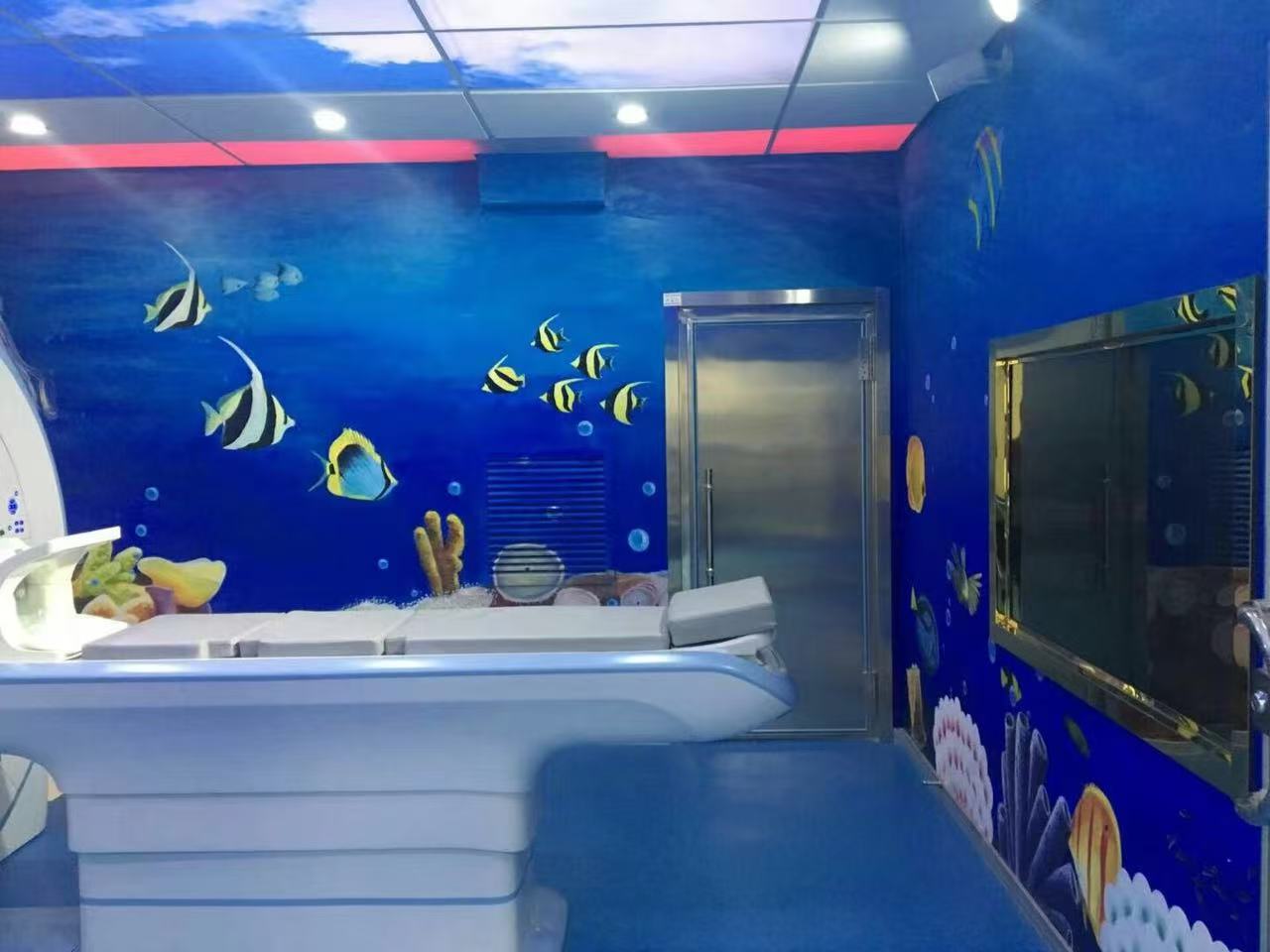

· 屏蔽门：单开手动锁紧屏蔽门，装配内外拉手，采用单刀插入式电磁密封技术、可拆卸式优质铍青铜弹簧片，维护性好。

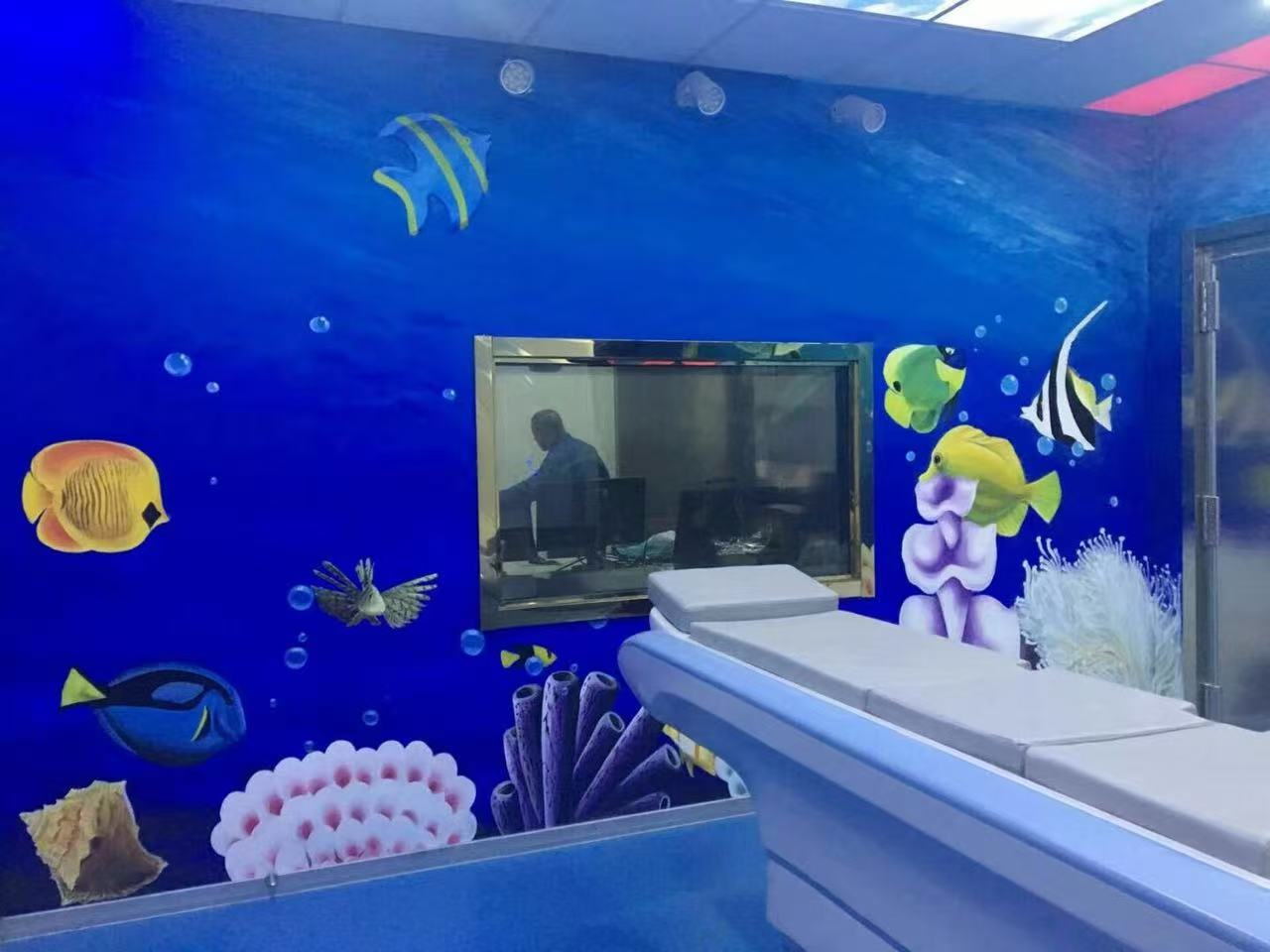

· 屏蔽观察窗：特制高性能电磁屏蔽观察窗(经特殊工艺处理)，具有高保真、高清晰特点，边框采用门套装饰，美观大方，并可根据客户要求制作不同尺寸。

· 通风波导窗户：蜂窝型非导磁通风波导窗，基本尺寸300X300(MM)。

· 电源滤波器：单相高性能低泄漏（交流或直流）滤波器。

· 传到板框：按提供图纸制作，并可以做成壁柜式。

· 室内电气：室内配置配电箱，照明采用抗磁吸顶白炽灯，电缆走线，控制开关和壁插座，按客户要求。

· 室内装修：按用户要求分别对顶、墙、地进行装修处理。

· 其它专用配置：按MRI屏蔽室要求，应专门配置信号传输板、波导接口、通风系统的接口处理及系统电缆槽、支架等。

·Shell:the shielding layer is 0.5mm thick copper plate,which is connected by copper or tin welding to form a hexahedron and insulated from the ground Aluminum alloy dragon frame is used for support,and insulation board is used to separate the Dragon frame and the wall.

·Platform screen door single open manual locking screen door,equipped with internal and external handle,adopting single knife insertion electromagnetic sealing technology and detachable type High quality beryllium bronze spring,good maintenance.

·Shielding observation window:special high-performance electromagnetic shielding observation window   (treated by special technology)has the characteristics of high fidelity and high clarity.The frame is decorated with door pocket,which is beautiful and elegant.Different sizes can be made according to customer requirements.

·Ventilation wave guide window：honeycomb non magnetic flux wind wave guide window,basic size 300x300(mm).

·Power filter:single phase high performance low leakage(AC or DC)filter.

·Transfer to the board frame:according to the drawings provided,it can be made into a wall cabinet.

·Indoor electrical:indoor distribution box,lighting using anti magnetic ceiling incandescent amp,cable wiring,control switch and wall socket,according to customer requirements.

·Interior decoration:decorate the roof,wall and floor according to the users requirements.

·Other special configuration:according to the requirements of MRI shielding room,signal transmission board,wave guide interface interface processing of ventilation system,system cable trough and bracket shall be specially configured.
